Jak rozłożyć jeden opis okna na części
W dokumentach wraca podobny zapis. Poniższy jest złożony na potrzeby tego tekstu. To nie jest opis konkretnego wyrobu z oferty i nie należy go przepisywać do zamówienia.
„Okno uchylno-rozwierne, rama PVC o głębokości zabudowy 80 mm, biała od wewnątrz i antracytowa od zewnątrz, zespolenie 4/18/4/18/4, Ug = 0,5 W/(m²·K), g = 0,50, Uw = 0,79 W/(m²·K) dla wymiaru referencyjnego 1230 × 1480 mm, nawiewnik w ramie.”
Pierwszy człon mówi o ruchu skrzydła. Uchylno-rozwierne otwiera się na dwa sposoby: na bok i od góry. Samo słowo „rozwierne” nie podaje, w którą stronę idzie klamka. To dopisuje się osobno, bo od tego zależy zderzenie z szafką, baterią albo drzwiami. Szerszy opis jest na stronie rodzajów okien.
Drugi człon dotyczy ramy. Głębokość 80 mm to wymiar profilu, nie grubość muru i nie szerokość szczeliny montażowej. Kolor od zewnątrz i od wewnątrz może się różnić. Na elewacji od strony ulicy kolor bywa wspólną decyzją budynku, nie tylko mieszkania. Profile PVC, drewna i aluminium są porównane na stronie profili ram, bez ustawiania ich w kolejności.
Trzeci człon to szyba. Zapis 4/18/4/18/4 czyta się jako trzy tafle szkła po 4 mm i dwie ramki dystansowe po 18 mm. Ug opisuje samą szybę. Liczba g opisuje, jaka część energii słonecznej przechodzi do pomieszczenia. To nie jest ten sam parametr co Ug i nie zastępuje go w warunku ciepła. Budowę zespolenia rozpisuje osobny tekst.
Uw na końcu dotyczy całego okna: szyby, ramy i liniowego mostka na styku. Wartość podana dla 1230 × 1480 mm nie przenosi się automatycznie na inne wymiary. Mniejsze skrzydło ma zwykle większy udział ramy, więc Uw często wychodzi gorzej niż na wymiarze referencyjnym. Rachunek i warunek 0,9 W/(m²·K) są na stronie współczynników.
Nawiewnik w ramie jest już tematem powietrza, nie szkła. Nowe, szczelne skrzydło nie zastępuje kanału, którym stare okno puszczało infiltrację. Różnicę między nawiewnikiem, mikrowentylacją okucia i wilgocią między taflami opisuje tekst o wentylacji.
Czego w takim zapisie jeszcze nie ma
Brakuje wymiaru ościeża, a nie wymiaru starej ramy. Brakuje sposobu mocowania: kotwa, dybel albo łącznik systemowy. Brakuje opisu trzech warstw w szczelinie i tego, czy taśmy będą widoczne w dniu odbioru, czy znikną pod tynkiem. To jest treść strony o montażu.

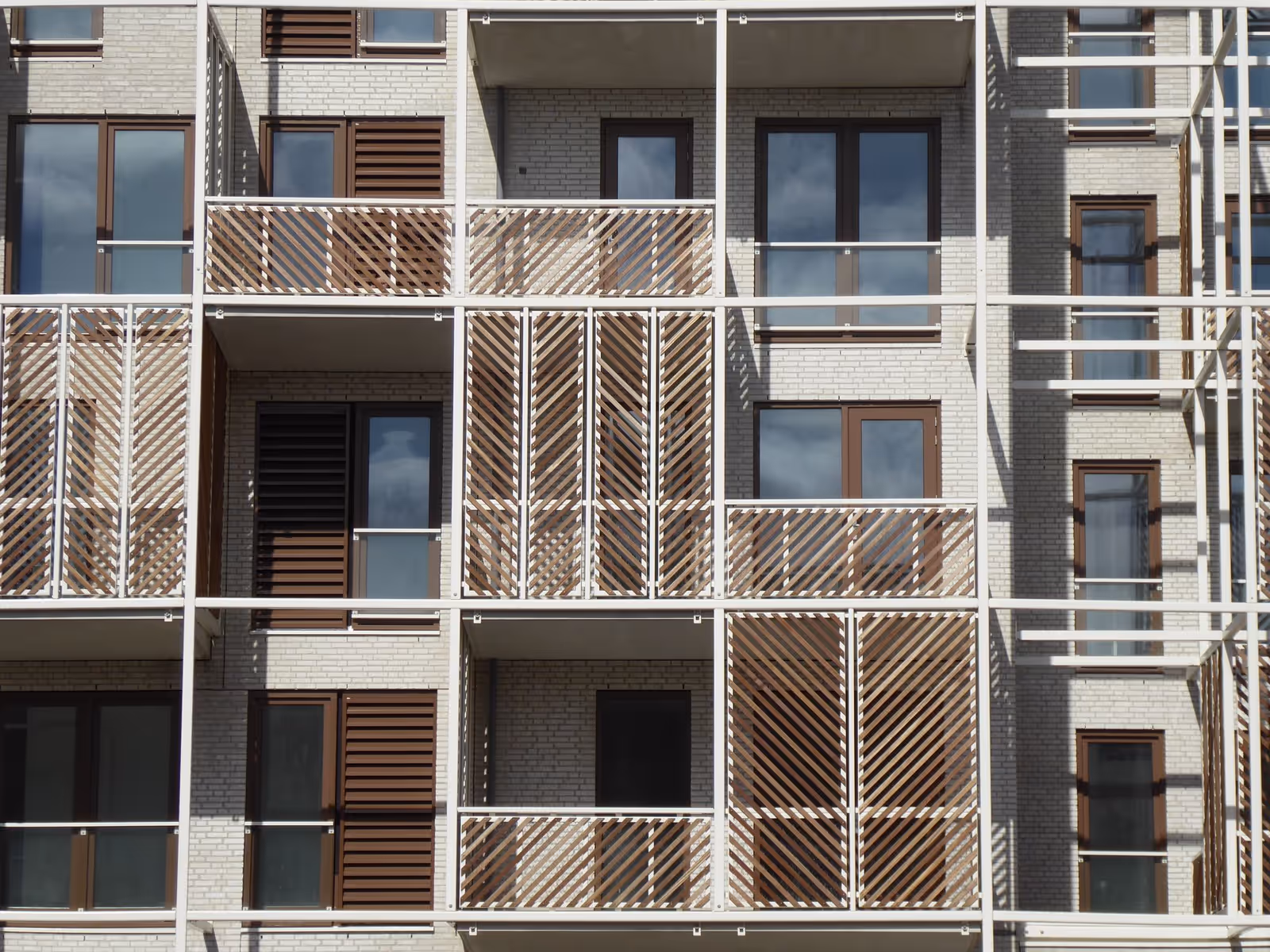

Brakuje też strony zewnętrznej budynku. W bloku liczy się, czy wymiana idzie z mieszkania, czy z rusztowania, czy parapet zewnętrzny jest wspólny z elewacją i czy kolor ramy od ulicy jest uzgodniony. Lista takich punktów jest w tekście o wymianie.
Na końcu brakuje rytmu późniejszej pracy. Odwodnienie w dolnej części ramy, smarowanie okuć i stan uszczelek nie wynikają z liczby Uw. Opis dwóch przeglądów w roku jest w konserwacji.
Kolejność, w jakiej te strony da się czytać
Nie trzeba iść od numeru 01 do 08. Przy nowym oknie w domu jednorodzinnym zwykle najpierw rozstrzyga się ruch skrzydła i materiał ramy, potem zespolenie i współczynnik, a montaż oraz nawiew wracają, gdy znany jest już otwór w murze. Przy wymianie w bloku kolejność bywa odwrotna: najpierw pomiar ościeża, elewacja i zgody, a dopiero potem dyskusja o Ug.
Każda strona jest napisana tak, żeby dało się ją czytać osobno. Powtórzenia są celowe. Kto trafia od razu na szyby, nie musi wracać na stronę główną, żeby zrozumieć różnicę między Ug a Uw.
Serwis nie sprzedaje stolarki, nie przyjmuje zleceń i nie wystawia wycen. Adres, telefon i trzy skrzynki pocztowe są na stronie kontaktu. Sposób powstawania tekstów i to, czego tu nie ma — rankingów, opinii, certyfikatów — jest opisany w informacji o projekcie i w polityce redakcyjnej.
Co sprawdzić w dokumencie, zanim porówna się dwie karty
- Czy Uw i Ug są podpisane osobno i czy przy Uw jest wymiar, dla którego policzono liczbę.
- Czy zapis szyby podaje grubość tafli i szerokość ramek, czy tylko hasło „trzyszybowe”.
- Czy kierunek otwarcia jest narysowany, a nie tylko nazwany.
- Czy montaż opisuje warstwę zewnętrzną, środkową i wewnętrzną, czy samo słowo „ciepły”.
- Czy nawiew jest elementem okna, elementem ściany, czy w ogóle go nie ma.
- Czy data karty i data przepisu, do którego karta się odwołuje, są widoczne. Tekst warunków technicznych zmieniał się; aktualny publikowany akt sprawdza się w Dzienniku Ustaw, nie na tej stronie.
Akt, do którego odsyłają teksty o cieple, to rozporządzenie w sprawie warunków technicznych w brzmieniu opublikowanym jako tekst jednolity w Dz.U. 2022 poz. 1225. Serwis nie jest urzędem i nie zastępuje czytania tego aktu ani dokumentacji producenta.
